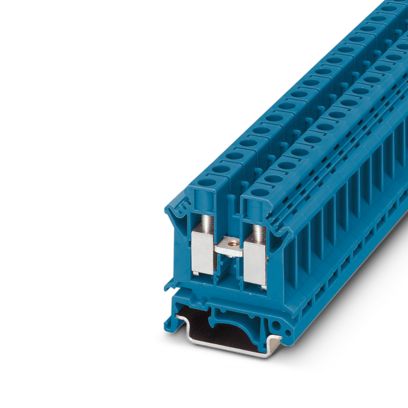

UK 10 N синий

Синие проходные клеммы шириной 10.2 мм и сечением от 0.5 до 16 мм² на винтовых зажимах.

Все универсальные клеммы серии UK можно эксплуатировать во взрывоопасной среде Ex e согласно МЭК/EN 60079.

Общие сведения

• Размеры
  -- длина — 42.5 мм
  -- ширина — 10.2 мм
  -- ширина крышки — 1.8 мм
  -- высота — 47.3 мм (NS 35/7.5), 54.8 мм (NS 35/15), 52.3 мм (NS 32)
• Номинальное сечение — 10 мм²
• Количество ярусов — 1
• Количество точек подключения — 2
• Потенциалов — 1
• Открытая боковая стенка — да
• Составная часть — не содержит опасных веществ, выходящих за пределы пороговых значений
• Изоляционный материал — PA, группа I
• Цвет — синий
• Номинальный ток I_N — 57 А
• Максимальный ток нагрузки — 76 А
• Номинальное напряжение U_N — 800 В
• Импульсное напряжение
  -- расчетное — 8 кВ
  -- заданное значение, испытания — 9.8 кВ и 2 кВ (переменного)

Характеристики клемм

• Сечение жесткого проводника (мин. - макс.) — 0.5 - 16 мм²
• Сечение гибкого проводника (мин. - макс.)
  -- 0.5 - 10 мм²
  -- с кабельным наконечником, без пластмассовой втулки — 0.5 - 10 мм²
  -- с кабельным наконечником, с пластмассовой втулкой — 0.5 - 6 мм²
• Сечение провода AWG (мин. - макс.)
  -- 6 - 20 мм²
  -- гибкий — 8 - 20 мм²
• 2 жестких провода одинакового сечения (мин. - макс.) — 0.5 - 4 мм²
• 2 гибких провода одинакового сечения (мин. - макс.)
  -- 0.5 - 4 мм²
  -- без пластмассовой втулки AEH — 0.5 - 2.5 мм²
  -- с пластмассовой втулкой TWIN-AEH — 0.5 - 6 мм²
• Сечение с гребенчатым мостиком (макс.)
  -- гибкий — 10 мм²
  -- жесткий — 10 мм²
• Тип подключения — винтовые зажимы
• Резьба винтов — M4
• Длина снятия изоляции — 10 мм
• Калиберная пробка — B6
• Момент затяжки (мин. - макс.) — 1.5 - 1.8 Нм

Стандарты и предписания

• Подключение согласно стандарту — CSA, МЭК 60947-7-1
• Степень загрязнения — 3
• Категория перенапряжения — III
• Использование изоляционного материала
  -- температурный индекс согласно DIN EN 60216-1 (VDE 0304-21) — +130 °C
  -- относительный температурный индекс согласно Elec., UL 746 B — +130 °C
  -- статическое, на холоде — -60 °C
• Кислородный индекс согласно DIN EN ISO 4589-2 — больше 32 %
• Калориметрическая теплоотдача NFPA 130 согласно ASTM E 1354 ​— 28 MДж/кг
• Класс воспламеняемости согласно UL 94 — V0 (контрольное пламя согласно DIN EN 60695-11-10)
• Огнестойкость рельсовых транспортных средств — соответствует требованиям DIN 5510-2
• Противопожарная защита рельсовых ТС согласно DIN EN 45545-2 (R22, R23, R24, R26) — HL 1 - HL 3
• Защита от прикосновений — соответствует требованиям DIN EN 60529 (VDE 0470-1):2000-09
• Устойчивость к колебаниям и широкополосным шумам — соответствует требованиям DIN EN 50155 (VDE 0115-200):2008-03
• Ударопрочность — соответствует требованиям DIN EN 50155 (VDE 0115-200):2008-03
• Пройдены испытания импульсным и переменным напряжением, на механическую прочность клемм, изгиб, растяжение, прочность насадки на крепежное основание, нагревание, а также проверки падением напряжения и стойкости к току КЗ

Коммерческие данные

• Упаковочная единица — 50 STK
• GTIN — 4017918091026
• Вес/шт. (без упаковки) — 17,010 г
