Електронний символ — це піктограма, яка використовується для представлення різних пристроїв або функцій, таких як дроти, батареї, резистори та транзистори, на схемі електричного кола. Сьогодні ці символи значною мірою стандартизовані на міжнародному рівні, але можуть відрізнятися у різних країнах, або можуть мати різну інженерну дисципліну, засновану на традиційних конвенціях.

Стандарти позначення символів

Графічні символи, що використовуються для позначення на електричних схемах, охоплюються національними та міжнародними стандартами, зокрема:

IEC 60617 (також відомий як британський стандарт BS 3939)
IEC 61131-3 – для символів реле́йно-конта́ктної ло́гіки
Взяті з додатку до специфікації NMTBA EGPl-1967.Символи JIC (Об’єднана промислова рада), затверджені та прийняті NMTBA (Національна асоціація верстатобудівників).
ANSI Y32.2-1975 (також відомий як IEEE Std 315-1975 або CSA Z99-1975).
IEEE Std 91/91a: графічні символи для логічних функцій (використовуються в цифровій електроніці). Це посилання в ANSI Y32.2/IEEE Std 315.
Австралійський стандарт AS 1102 (на основі дещо модифікованої версії IEC 60617 вилучено без заміни з рекомендацією використовувати IEC 60617).

Велика кількість стандартів призводить до плутанини та помилок. Використання символів іноді є унікальним для інженерних дисциплін, і існують національні або місцеві варіації міжнародних стандартів. Наприклад, символи освітлення та живлення, які використовуються як частина архітектурних креслень, можуть відрізнятися від символів для пристроїв, що використовуються в електроніці.

Як позначається символ змінного резистора?

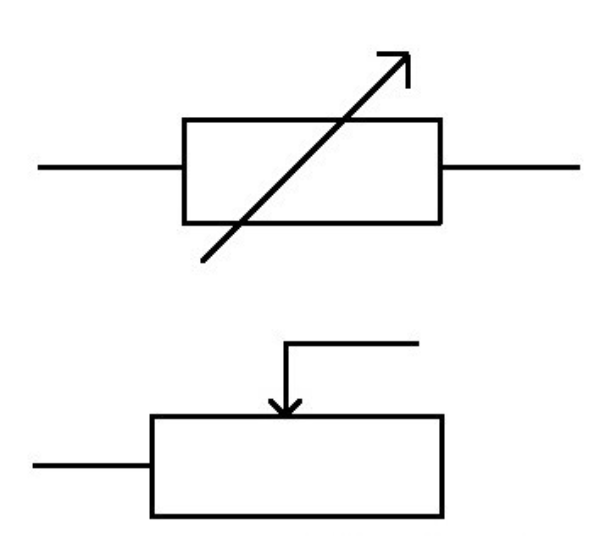

Змінний резистор, також званий регульованим резистором, складається з двох клем, де одна є рухомою, яку часто називають обтикачем. Символ IEC змінного резистора представлений прямокутною рамкою та стрілкою поперек (або над нею), як показано на малюнку нижче.

Позначення різних типів змінних резисторів

Ось умовні позначення різних типів змінних резисторів для електронного проєктування.

Потенціометр

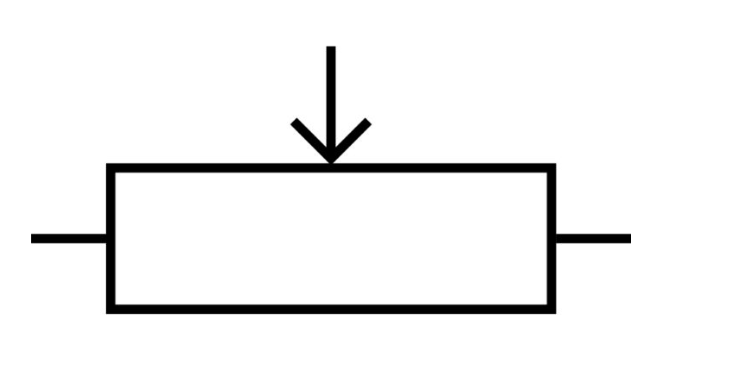

Символ потенціометра дуже схожий на символ змінного резистора; однак це пристрій із трьома контактами. Коли в ланцюзі використовуються всі три клеми, а вихідна напруга береться з рухомої клеми, змінний резистор називається потенціометром.

Тут дві фіксовані клеми підключені через джерело напруги. Це означає, що падіння напруги на всій резистивній доріжці не що інше, як рівне напрузі джерела. Вихідний ланцюг з’єднаний через рухомий термінал. Таким чином, контролюючи/змінюючи положення рухомого терміналу, ми можемо змінювати опір і, отже, напругу при навантаженні.

Символ змінного резистора, як на схемі представлено на малюнку нижче.

Реостат

Конструкція реостата майже схожа на потенціометр. Як і потенціометр, реостат також складається з трьох клем. Однак у цьому типі змінного резистора використовується одна з нерухомих клем і рухома клема, тоді як третя фіксована клема не використовується. Підключення таким чином допомагає зменшити або збільшити струм через ланцюг, просто змінивши положення рухомого обтикача. Зі зміною опору сила струму змінюється в оберненій залежності. Тобто, якщо опір збільшиться, струм у ланцюзі зменшиться.

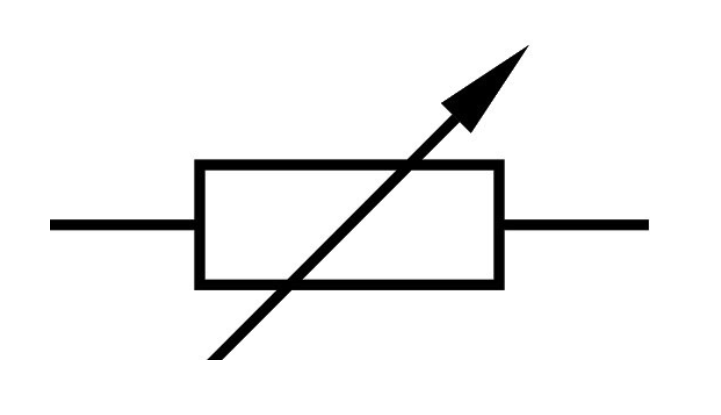

Прямокутник з трьома клемами та стрілкою поперек являє собою символ реостата.

Термістор

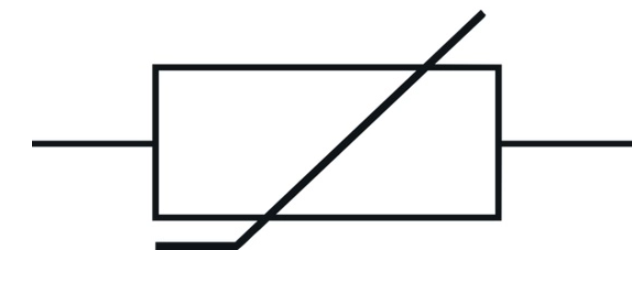

Термістор — це тип резистора, опір якого швидко змінюється при невеликій зміні температури. Міжнародний стандартний символ термістора показаний на малюнку нижче.

Попередньо встановлений змінний резистор

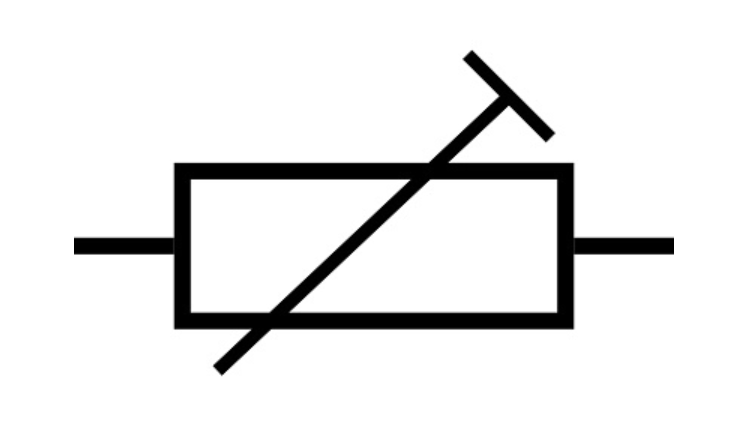

Попередньо встановлений змінний резистор є мікроверсією змінного резистора і має три ніжки або клеми. Він може бути встановлений безпосередньо на схемі. Попередньо встановлене значення регулюється лише один раз під час процесу калібрування схеми. У нього є регульований гвинт, прикріплений до резистора, який регулюється за допомогою викрутки, щоб отримати бажаний опір. Опір тут змінюється логарифмічним чином. Цей символ змінного резистора показано на малюнку нижче.

Фоторезистор

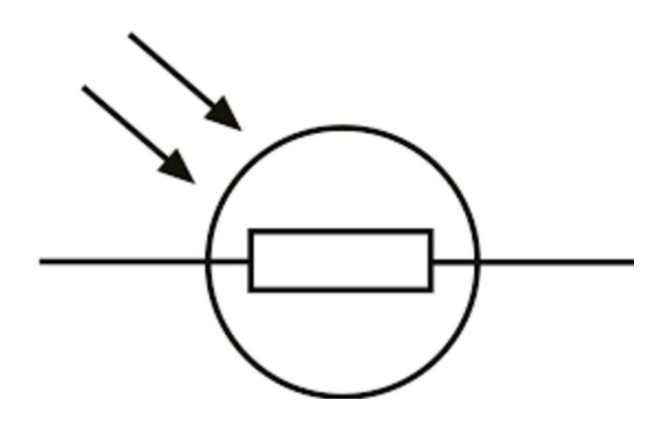

Фоторезистор, який також називають світлозалежним резистором (LDR), є змінним резистором, опір якого змінюється обернено пропорційно інтенсивності світла. Для представлення фоторезистора на електричній схемі вибраний символ вказує на те, що він є світлозалежним пристроєм, а також на те, що він є резистором. Символом є резистор із колом навколо нього. Є також дві стрілки, які вказують на нього - це символізує світло.

Магнітний резистор

Магніторезистор - це особливий вид змінного резистора, електричний опір якого залежить від зовнішньої магнітної сили, прикладеної до нього.

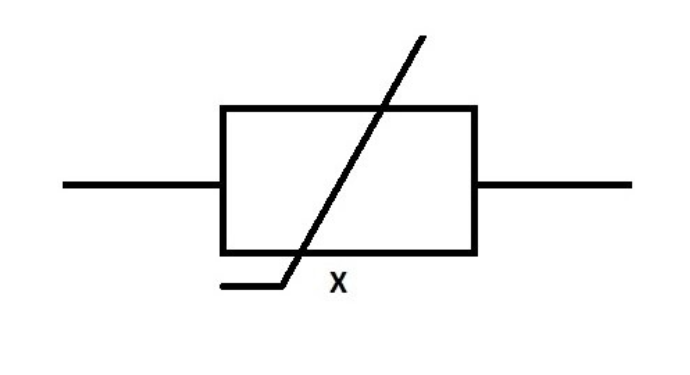

Схематично магнітний резистор представлено символом, показаним нижче. Стрілка через символ резистора означає змінний резистор, тоді як «x» під нею означає, що використаний змінний резистор є магніторезистором.

Що робить змінний резистор?

Змінний резистор використовується в деяких димерах і регуляторах гучності. Опір термістора змінюється залежно від його температури. Коли температура низька, опір високий. З іншого боку, коли температура підвищується, опір зменшується.

Яка різниця між символами постійних і змінних резисторів?

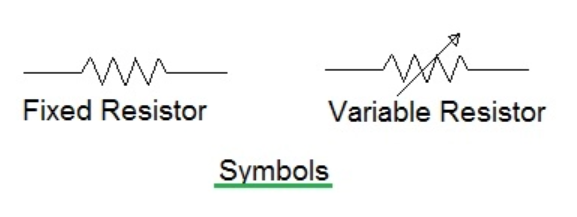

На наступному малюнку показано символи для постійних і змінних резисторів.

Статтю перекладено. Джерело
