Конденсатор SMD або чіп-конденсатор для поверхневого кріплення — це електронний компонент, який складається з ізолятора між двома провідниками та створений для поверхневого монтажу. Ця діелектрична речовина або ізолятор грає важливу роль в зберіганні електричного заряду, тому що основною функцією SMD конденсатора є накопичення електричної енергії та її повторне постачання, вільний рух змінного струму і зупинка постійного.
1. Електролітичні конденсатори, призначені для поверхневого монтажу
Зараз конденсатори SMD електролітичні все частіше використовуються в конструкціях SMD. Bисока ємність в поєднанні з низькою вартістю робить їх особливо корисними в багатьох областях.
2. Танталові
Мають кольорове маркування та спеціальний код, використовуються у звуковідтворювальній апаратурі, воєнній техніці й т.д.
3. Керамічні (неполярні, плівкові)
Без маркування, застосовуються у системах контролю та автоматизації, в комп'ютерній техніці та телекомунікаційному обладнанні.

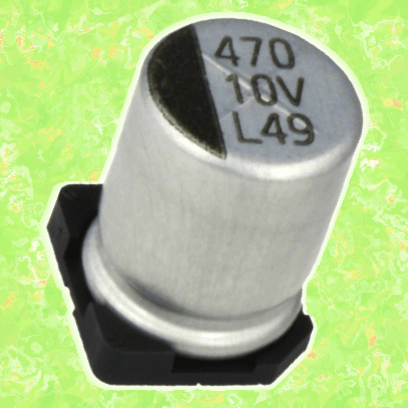

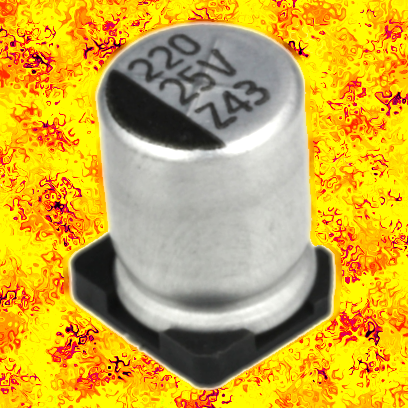

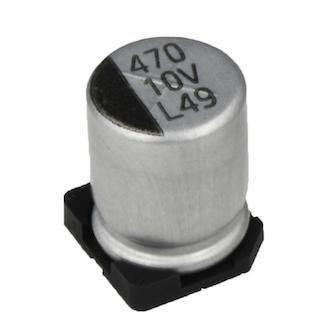

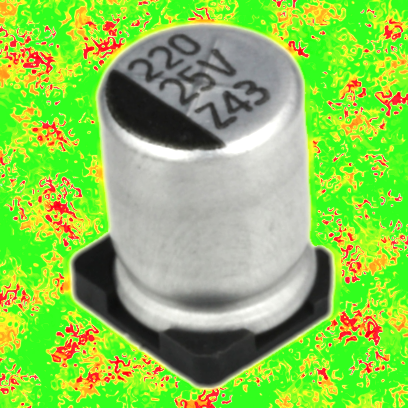

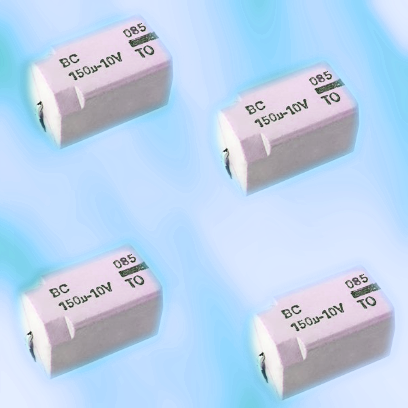

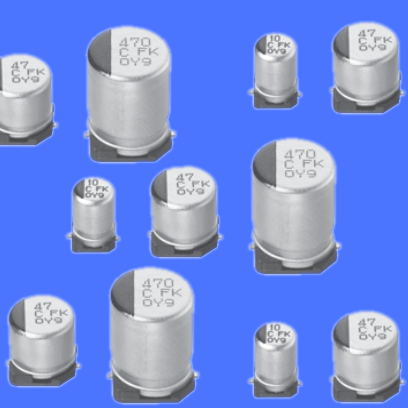

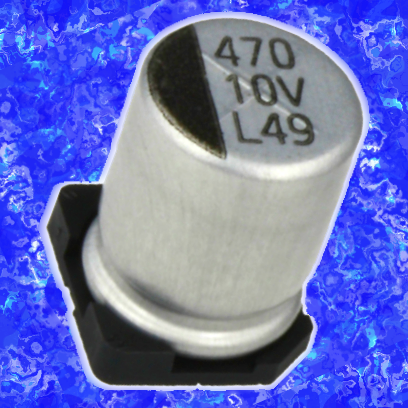

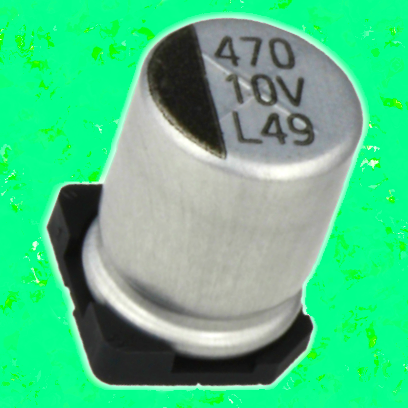

Ці накопичувальні пристрої бувають різні за розміром, не зважаючи на тенденцію до зменшення габаритів; доступні корпуси більшого формату, якщо вимоги до ємності великі. Загалом випускають SMD електролітичні конденсатори як прямокутної, так і циліндричної форми (діаметром від 4 до 10 мм і висотою від 5,4 до 10,5 мм).
Такі компоненти для поверхневого монтажу мають номінал від 1 до 1000-150 мкФ та здатні працювати при напрузі від 4 до 1000 В.
Маркування електролітичних SMD накопичувачів подібне до маркування резисторів.
Робоча напруга та ємність цих конденсаторів у більшості випадків маркується записом на корпусі (напр. 10 6V - 10uF 6V). Іноді застосовується код, який зазвичай складається з трьох цифр та із літер. Літера говорить про робочу напругу (див. табл. нижче), а дві цифри та множник визначають ємність в пФ.
|
Літера |
e |
G |
J |
A |
C |
D |
E |
V |
H |
|
Напруга |
2.5 |
4 |
6.3 |
10 |
16 |
20 |
25 |
35 |
50 |
Наприклад, A475 — це електролітичний накопичувач ємністю 4.7 мкФ з робочою напругою 10 В.
Оскільки електролітичні накопичувачі є полярними, то до одного з контактів, позначеного спеціальною смугою на корпусі, підключають негативний потенціал, до другого — позитивний.
|
Переваги |
Недоліки |
|
1. Набагато менші розміри і маса готового пристрою.
|
1. Мають невелику довговічність, погіршують свої властивості на частотах понад 100 КГц і при високих температурах* (виняток: твердотілі алюмінієві). |
|
2. Дозволяє значно здешевити собівартість виробів. |
2. При короткому замиканні конденсатора, запобіжник може перегоріти або інші компоненти можуть пошкодитись. |
|
3. Мінімізація індуктивностей й паразитних ємностей, що різко знижує наводящі перешкоди (актуально у високочастотних вузлах). |
3. При погіршеннях в роботі може також змінитися значення ємності конденсатора. |
|
4. Користувачі відзначають зручність під час встановлення та використання. |
|
* - Розрізняють 85 і 105 градусні SMD конденсатори, температура яких вказує на значення, при якому розраховується термін служби пристрою.
Для того, щоб отримати кваліфіковану консультацію про різноманітні конденсатори та купити SMD конденсатори електролітичні в Україні, зверніться в офіс Компанії СЕА за телефоном: +38 (044) 330-00-88 або пишіть на e-mail: info@sea.com.ua.
